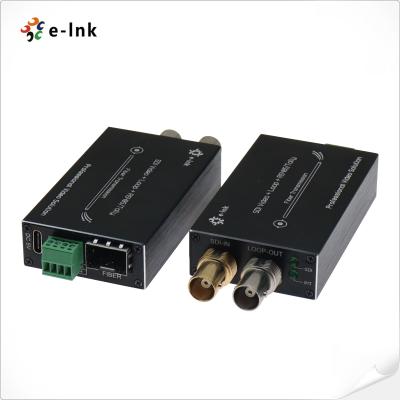

Mini-tipo 3G-SDI a convertitore di fibra con Tally & Reverse RS485

Convertitore Mini-type da 3G-SDI a Fibra Ottica con Tally & RS485 Inverso Vantaggi ► Ogni canale include audio a 8 canali incorporato;  ► Equalizzazione automatica del cavo, utilizzata per tutte le velocità inferiori a 3,2 Gb/s (Belden 1694A); ► Reclocking automatico 270Mbit/s - 1.48Gbit/s - 3Gbit/s ► Direttamente compatibile con i sistemi di telecamere SDI ► Capacità di trasmissione a lunga distanza fino a 80 km ► Hot swap e hot plug; ► Gestisce tutti i modelli patologici, trasmissione di livello broadcast completamente digitale senza compressione;  ► Indicazione dello stato LED per monitorare le condizioni di lavoro; ► gamma dinamica super ottica e senza regolazione; ► Lunghezze d'onda CWDM 1470~1610nm opzionali;  ► intervallo di temperatura ultra-ampio a livello industriale (-20℃~+70℃), adattabile a vari ambienti;   Panoramica LNK-M3G-1Serie V Convertitore Mini-type 3G/HD-SDI su fibra ottica supporta 1 canale 3G/HD-SDI Video (audio incorporato) & Tally & Segnale RS485 inverso trasmesso tramite cavo in fibra ottica, e monitora il segnale localmente tramite un'uscita loop 3G/HD-SDI. I convertitori Video su fibra ottica E-link 3G/HD-SDI includono un trasmettitore e un ricevitore per segnali 1080P 3G/HD-SDI.   Indici tecnici Interfaccia ottica in fibra                                                                    Interfaccia fibra Simplex LC Distanza di trasmissione 550m-20Km Lunghezza d'onda 1310nm/1550nm Video Interfaccia video BNC Video Impedenza di ingresso/uscita 75Ω Tensione di ingresso/uscita video Tipica: 1Vpp, Min 0.5Vpp, Max 1.5Vpp Velocità in bit video Max 3.2Gb/s Guadagno differenziale (10%～90% APL) <1% Supporto formato SDI 625/25 PAL 525/29.97 NTSC, 525/23.98 NTSC 720p50, 720p59.94 1080i 23/24/30/50/59.94 1080P 23.98/24/30/50/60 Standard video SDI 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI) Interfaccia seriale SMPTE424M 3Gb/s(3G-SDI) Dati Interfaccia fisica Morsettiera a vite standard industriale Tipo di dati Tally & RS4 inverso85 Supporto frequenza/velocità Max. 115200bps per RS422 Max. 57600bps per RS485 BER <10ˉ9 Elettrico Adattatore di alimentazione CC 5V Consumo energetico <5P Indicatore LED SDI Video SDI P/T Alimentazione Meccanico Dimensioni (LxPxH) 73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Pacchetto) Peso 75g (TX) 75g (RX) 450g (Pacchetto) Custodia Custodia in alluminio Opzioni di montaggio Desktop Ambientale Temperatura di esercizio -20℃～+70℃ Temperatura di stoccaggio -40℃～+80℃ Umidità di esercizio 0~95% MTBF ≥100000 ore Informazioni per l'ordine Modello Descrizione LNK-M3G-1V-MM Mini-type 3G-SDI a Convertitore in fibra con Tally & RS485 inverso e loop out, MMF, Connettore in fibra LC 500 metri, incluso trasmettitore e ricevitore, utilizzato in coppia LNK-M3G-1V-20 Mini-type 3G-SDI a Convertitore in fibra con Tally & RS485 inverso e loop out, SMF, Connettore in fibra LC 20KM, incluso trasmettitore e ricevitore, utilizzato in coppia LNK-M3G-1V-40 Mini-type 3G-SDI a Convertitore in fibra con Tally & RS485 inverso e loop out, SMF, Connettore in fibra LC 40KM, incluso trasmettitore e ricevitore, utilizzato in coppia Applicazione
