1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Extender

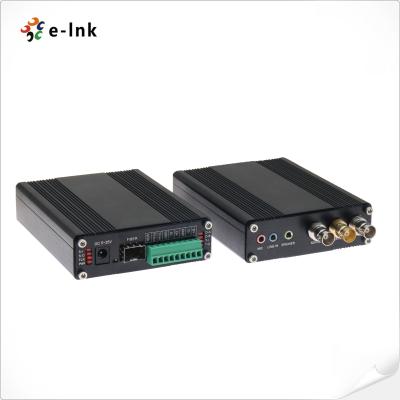

1Ch BIDI Video 3G-SDI + 2Ch Audio Analogico Backward + 1Ch BIDI RS422 + 1Ch Ethernet 100M + 1Ch Tally Backward + 1Ch Analogico Tri-level Sync Backward tramite Extender in Fibra Ottica Vantaggii ► 1Ch BIDI Video 3G-SDI + 2Ch Audio Analogico Backward + 1Ch BIDI RS422 + 1Ch Ethernet 100M + 1Ch Tally Backward + 1Ch Analogico Tri-level Sync Backward su una fibra ottica ► Compatibile con HD-SDI, SD-SDI, DVB-ASI ► Gamma di larghezza di banda da 19.4Mb/s a 2.97Gb/s ► Recupero clock SMPTE 424M (2.97Gb/s) ► Supporta tutti gli standard più diffusi per il trasporto video digitale come SMPTE 424M, SMPTE 292M e SMPTE 259M, SMPTE 297M che lavorano rispettivamente a 3G-SDI, HD-SDI, SD-SDI, ASI ► Sistema CWDM integrato, moduli SFP per ogni percorso ► Supporta l'equalizzazione automatica del cavo in base alla velocità dati rilevata ► Indicatori di stato LED monitorano i parametri critici  Panoramica L'extender in fibra ottica E-link LNK-3G2V2BA2D1E1T1S 3G-SDI fornisce la trasmissione di 1Ch BIDI Video 3G-SDI, 2Ch Audio Analogico Backward, 1Ch BIDI RS422, 1Ch Ethernet 100M, 1Ch Tally Backward e 1Ch Analogico Tri-level Sync Backward tramite Convertitore in Fibra Ottica, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppia su cavi ottici monomodali. Questo convertitore in fibra ottica 3G-SDI consente elevate prestazioni ottiche e una brillante elaborazione video HD in tempo reale. Le interfacce IP possono aumentare notevolmente la scalabilità e la compatibilità con tutti i moderni sistemi di rete di fascia alta. Poiché i segnali ottici non sono influenzati dal rumore elettromagnetico, LNK-3G2V2BA2D1E1T1S rende il tuo sistema più affidabile e sicuro. È una buona soluzione per qualsiasi sistema di videosorveglianza HD o applicazione di trasmissione in diretta. Tutto sommato, LNK-3G2V2BA2D1E1T1S spinge i limiti dei sistemi CCTV o broadcast coassiali convenzionali a un livello completamente nuovo e consente di estendere le distanze di trasmissione fino a 20 km (opzionale 40/60/80 km).   Indici Tecnici Interfaccia Ottica in Fibra                                                                    Interfaccia Fibra egnaleimplex Stato del collegamentoC Distanza di trasmissione 20Km Lunghezza d'onda 1310nm/1490nm//1550nm Video 3G-SDI Interfaccia video BNC Video impedenza di ingresso/uscita 75Ω Tensione di ingresso/uscita video Tipica:1Vpp, Min 0.5Vpp, Max 1.5Vpp Bit Rate Video Max 3.2Gb/s Guadagno differenziale (10%～90% APL) <1% Standard SDI video 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI) Interfaccia seriale SMPTE424M 3Gb/s (3G-SDI) Ingresso Video 1Ch SDI IN + 1Ch SDI OUT su TX Video Uscita 1Ch SDI IN + 1Ch SDI OUT su RX CTudio Interfaccia audio Jack da 3,5 mm Formato audio @48KHz CTudio ingresso 1Ch Audio IN o 1Ch Mic + 1Ch Audio OUT su TX CTudio uscita 1Ch Audio IN o 1Ch Mic + 1Ch Audio OUT su RX Dati seriali RS422/485 Interfaccia fisica Tipo di carico LED Tipo di dati RS422/RS485 Bidirezionale Supporto frequenza/velocità Max. 115200bps per RS422 Max. 115200bps per RS485 BER <10ˉ9 ally uscitaally ally uscitaMorsettiera a vite standard industriale Tipo di carico LED Può pilotare direttamente l'indicatore LED T ally uscitaTally-2+; Tally-2 - T ally uscitaTally-1+; Tally-1 - Ethernet Standard IEEE 802.3 10Base-T IEEE 802.3u 100BASE-TX Controllo del flusso full-duplex IEEE 802.3x Interfaccia 1 x 10/100BASE-TX RJ45 Modalità di lavoro A CTSync Analogico Tri-level I egnale75Ω BNCSync Burst nero analogico / bi-level SDTV / tri-level HDTV S egnaleSync analogico tri-level SMPTE ST 274, ST 276 Perdita di ritorno 46.5 dB a 10 MHz I ngresso1Ch Sync IN + 1Ch Sync OUT su TX O utput1Ch Sync IN + 1Ch Sync OUT su RX Elettrico Ingresso alimentazione DC12V 1A Consumo energetico <6W Indicatore LED PWR Alimentazione SDI 1~8 Segnale 3G-SDI A CTR Segnale Ethernet RJ45LI NKL Stato del collegamentoMeccanico Dimensioni (LxPxH) 85 x 70 x 30mm P eso1.1KG/coppia Custodia Custodia in alluminio Opzioni di montaggio Montaggio a parete o desktop Ambientale Temperatura di esercizio - 20℃+870℃Umidità di lavoro -40 ℃～+80℃Umidità di lavoro 0~95% MTBF ≥100000 ore Informazioni per l'ordine Modello Descrizione LNK-3G2V2BA2D1E1T1S 1Ch BIDI Video 3G-SDI + 2Ch Audio Analogico Backward + 1Ch BIDI RS422 + 1Ch Ethernet 100M + 1Ch Tally Backward + 1Ch Analogico Tri-level Sync Backward tramite Convertitore in Fibra Ottica,  SMF, LC, 20KM, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppiaApplicazione
