Cavo in fibra ottica FTTH GYDTA a 12 fibre con guaina in PE

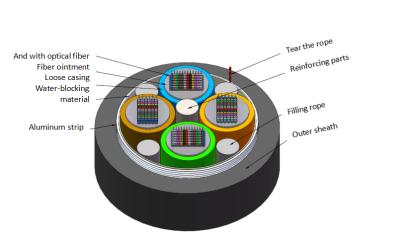

Descrizione del prodotto La struttura del cavo ottico consiste nell'inserire una fibra ottica monomodale o multimodale a nastro in un tubo allentato in plastica ad alto modulo e riempito con un composto impermeabile. Il centro del nucleo del cavo è una parte di rinforzo metallica. Per alcuni cavi ottici con un certo numero di nuclei, uno strato di imbottitura in polietilene viene estruso all'esterno della parte centrale di rinforzo metallica. I tubi allentati (e le funi di riempimento) sono attorcigliati attorno all'elemento di rinforzo centrale per formare un nucleo del cavo compatto e rotondo. Gli spazi all'interno del nucleo del cavo sono riempiti con un composto di blocco dell'acqua e una guaina legata in alluminio-polietilene viene estrusa all'esterno per formare il cavo. Metodi di posa condotta, aereo non autoportante, ecc. Ambito di applicazione È adatto per comunicazioni a lunga distanza e comunicazioni inter-ufficio, ecc., ed è utilizzato principalmente per il cablaggio nel circuito principale. Standard di esecuzione Cavo a nastro in fibra ottica YD/T 981.3-2009 per rete di accesso: tipo a trefoli a guaina allentata. Caratteristiche del prodotto Un design ragionevole e un controllo preciso della lunghezza in eccesso della banda di fibra ottica nella guaina allentata e il metodo di cablaggio conferiscono al cavo ottico eccellenti prestazioni meccaniche e ambientali; L'esterno delle parti di rinforzo e l'interno del nucleo del cavo sono riempiti con pasta per cavi a tenuta stagna, garantendo gli effetti a prova di umidità e di blocco dell'acqua del cavo ottico. Il cavo ottico ha un'eccellente flessibilità e resistenza alla flessione. L'avvolgimento longitudinale del nucleo del cavo con strisce di alluminio rende l'effetto a prova di umidità del cavo ottico più eccellente. Le fibre ottiche a nastro aumentano significativamente la densità delle fibre ottiche e la quantità di fibra installata nei cavi ottici. Sono comode da estrarre al centro della banda di fibre, facili da collegare, comode da pulire e hanno bassi costi di installazione. Parametri tecnici (valori tipici) Modello nucleo Diametro esterno /mm Allungamento /N Appiattimento N/100mm Raggio di curvatura minimo /mm Attenuazione della fibra ottica dB/KM Temperatura applicabile /℃ Peso del cavo ottico kg/KM A lungo termine A breve termine A lungo termine A breve termine "Dinamico" Statico 1310nm 1550nm GYDTA 144 16.8 600 1500 300 1000 20D 10D ≤0.36 ≤0.22 -40～+60 226 GYDTA 192 17.4 600 1500 300 1000 20D 10D ≤0.36 ≤0.22 -40～+60 249 GYDTA 216 19.6 600 1500 300 1000 20D 10D ≤0.36 ≤0.22 -40～+60 302 GYDTA 288 20.2 600 1500 300 1000 20D 10D ≤0.36 ≤0.22 -40～+60 341 GYDTA 432 21.7 600 1500 300 1000 20D 10D ≤0.36 ≤0.22 -40～+60 389
