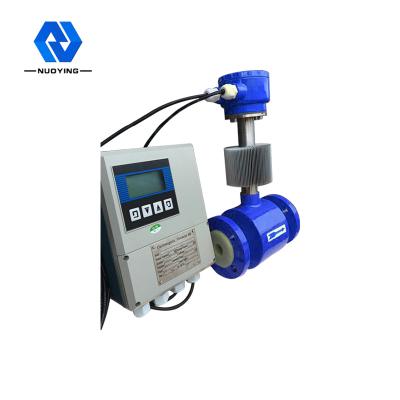

Misuratore di portata elettromagnetico intelligente IP68 0,1-10 m/S 4-20 mA

L'indicatore di portata elettromagnetico di tipo intelligente NYLD, gamma di portata:0.1-10m/S, 4-20mA, IP68

Misuratore di flusso elettromagnetico intelligente NYLD

Il flussometro elettromagnetico di tipo intelligente NYLD è costituito da un sensore e da un convertitore basato sulla legge di Faraday dell'induzione elettromagnetica.che viene utilizzato per misurare il flusso volumetrico di liquido conduttivo con conduttività superiore a 5μs/cmSi tratta di un misuratore induttivo per misurare il flusso di volume di un mezzo conduttivo.di liquido conduttore generale,può anche essere utilizzato per misurare il flusso volumetrico di liquidi corrosivi forti come acidi e alcali forti e liquido-solido uniforme a due fasi in sospensione come lo slurry, la pasta di carta e la pasta di carta. È utilizzato per misurare i flussi di petrolio, chimica, metallurgia, tessile, carta, protezione dell'ambiente,settore alimentare e altri settori industriali e gestione municipale, costruzioni di conservazione dell'acqua, fiumi e altri campi.

Misuratore di flusso elettromagnetico intelligente NYLD Tecnico Parametri

- Elettromagnetici sensori specifica generale

Misuratore di flusso elettromagnetico intelligente NYLD Funzionamento Principio

Secondo il principio dell'induzione elettromagnetica di Faraday,una coppia di elettrodi di rilevamento sono montati sulla parete del tubo perpendicolare all'asse del tubo di misurazione e la linea magnetica di forzaQuando il liquido conduttore si muove lungo l'asse del tubo di misurazione, il liquido conduttore taglia la linea magnetica di forza per generare un potenziale indotto.Il potenziale indotto è rilevato dai due elettrodi di rilevamento e il valore è proporzionale al flussoIl valore è:

E=KBVD Dove: potenziale indotto da E;
il fattore K relativo alla distribuzione del campo magnetico e alla lunghezza assiale;
b. potenza di induzione B-magnetica;
Distanze di scarico medie di liquidi V-conduttori;
Distanza tra gli elettrodi D; (misurare il diametro interno del tubo)

Il sensore trasmette il potenziale indotto Eas un segnale di flusso al convertitore.Dopo una serie di elaborazioni digitali quali l'amplificazione e il filtraggio di conversione,il flusso istantaneo e il flusso accumulato sono visualizzati dal cristallo liquido dot matrix con retroilluminazione.Il convertitore ha uscita 4-20mA, uscita di allarme e uscita di frequenza e ha interfaccia di comunicazione RS-485 e supporta HART e MODBUS
protocolli.

Misuratore di flusso elettromagnetico intelligente NYLD Caratteristiche di progettazione

■Processo di elaborazione digitale completo, forte capacità anti-interferenza, misura affidabile, alta precisione, gamma di misurazione del flusso può raggiungere 150:1;
■ EMI ultrabassi Fornitura di alimentazione con commutazione, ampio intervallo di tensione di alimentazione adeguata, buone prestazioni anti-EMI;
■Utilizzare un microprocessore a 16 bit, con velocità di funzionamento elevata, alta precisione ed eccitazione di onde rettangolari a bassa frequenza programmabile,migliorare la stabilità della misurazione del flusso e il basso consumo di energia;
■ utilizzo di parti SMD e tecnologia di montaggio superficiale (SMT), elevata affidabilità del circuito;
■ Nessuna parte mobile nel tubo, nessuna parte che blocchi il flusso e quasi nessuna perdita di pressione aggiuntiva nella misurazione;
■ può modificare la gamma online sul posto in base alle esigenze reali degli utenti;
■I risultati delle misurazioni sono indipendenti dai parametri fisici quali la distribuzione della velocità di flusso, la pressione del fluido, la temperatura, la densità, la viscosità;
■ display LCD retroilluminato ad alta definizione, menu completo in cinese, facile da usare, facile da usare, facile da imparare e da comprendere;
■ con uscita di segnale di comunicazione digitale come RS485, RS232, Hart e Modbus (facoltativo);
■ con funzione di autocontrollo e di autodiagnosi;
■ con funzione di registrazione totale oraria, che registra la quantità totale di flusso in ore, adatta per la misurazione in tempo condiviso (facoltativo);
■Esistono tre integratori che possono visualizzare rispettivamente l'importo di accumulazione a termine, l'importo di accumulazione inversa e l'importo di calcolo della differenza.C' e' un orologio interno di spegnimento., in grado di registrare 16 tempi di spegnimento (facoltativo);

■ con operatore portatile a infrarossi, velocità di comunicazione di 115KHZ, può operare tutte le funzioni del convertitore da remoto senza contatto (facoltativo).

Misuratore di flusso elettromagnetico intelligente NYLDComposizione - e Struttura

Il flussometro elettromagnetico è costituito dai seguenti componenti:

Il flussimetrometro elettromagnetico è costituito principalmente da un sensore e da un convertitore. Il sensore comprende una flange, un rivestimento, un elettrodo, un tubo di misura, una bobina di eccitazione, un alloggiamento per sensori e così via;il convertitore include
1. convertitore: fornisce una corrente di eccitazione stabile per il sensore, convertendo al tempo stesso la forza elettromotrice indotta ottenuta dal sensore in un segnale elettrico standard,e visualizza il flusso in tempo reale e i parametri per la visualizzazione, controllo e regolazione del flusso.
2- rivestimento: uno strato completo di materiale resistente alla corrosione isolante sul lato interno del tubo di misura e sulla superficie di tenuta della flangia.
3. elettrodo: una coppia di elettrodi montata sulla parete del tubo di misura per rilevare il segnale di flusso,e altri 1-2 elettrodi di messa a terra montati per la messa a terra e l'antiinterferenza della misurazione del segnale di flusso.

Classificazione degli strumenti di misurazione del flusso elettromagnetico intelligente NYLD

1In base alla struttura dello strumento, il flussometro a vortice può essere suddiviso in tre categorie:

1 Nessuna parte di resistenza nel tubo di misura, nessuna perdita di pressione.

2 Con una struttura semplice, il tubo di misurazione elettromagnetico del flussometro può utilizzare un rivestimento diverso in base a

In questo caso, la qualità dei servizi è molto diversa e l'affidabilità è elevata.

■ Misuratore di portata elettromagnetico di tipo separato

Il convertitore e il corpo principale sono installati separatamente, il che è conveniente per l'installazione centralizzata e facile da leggere.

■ Collegamento tipo elettromagnetica misuratore di portata

È ampiamente applicabile alla misurazione del flusso di un mezzo liquido conduttivo di grande calibro in vari settori.

1Ampia gamma di diametro nominale, adatta a tutti i tubi di calibro compreso tra DN150 e DN3000.

2Il sensore utilizza una nuova modalità di eccitazione, basso consumo energetico, punto zero stabile e elevata precisione.1

Misuratore di flusso elettromagnetico intelligente NYLD Selezione
