| Prezzo | Negotiation |
| MOQ | 1 pcs |
| Tempo di consegna | 3-12 working days |
| Marca | E-link |
| Place of Origin | China |
| Model Number | LNK-3GSDI-4BV Series |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-3GSDI-4BV Series |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Dimensions (LxWxH) | 19inch 1U (483 x 220 x 44.45mm ) |
| Weight | 7KG/pair | Casing | Aluminum Case |
| Mounting Options | Rack mount | Operating Temperature (℃) | -20℃～+70℃ |
| Storage Temperature (℃) | -40℃～+80℃ |
Vantaggis
️Trasmissione video bidirezionale 3G-SDI su fibra ottica a 4 canali
️Equalizzazione automatica del cavo per garantire l'integrità del segnale
️Re-clocking automatico 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️Direttamente compatibile con i sistemi di telecamere 3G-SDI e supporta i protocolli di dati RS-485 inverso
️Capacità di trasmissione lunga almeno 10 km (6,2 miglia), fino a 120 km
️Input di potenza del blocco terminale per applicazioni industriali
️Supporta lo scambio a caldo e il collegamento a caldo
️trasmissione a livello di trasmissione digitale senza compressione completa;
️gamma dinamica superottica e senza regolazione prima dell'uso;
️tecnica WDM/CWDM/DWDM in fibra ottica;
️gamma di temperature ultra-ampio a livello industriale (-40°C~+85°C), adattabile a vari ambienti;
Visualizzazione
LNK-3GSDI-4BSerie Vsupporti 4- canale3G-SDI bidirezionale standard ad alta definizione segnale video trasmesso tramitesingolocon una lunghezza di 20 mm o più ma non superiore a 50 mme monitorare il segnale localmente su un 3G/ HD-uscita del circuito SDI. E-link 3G-SDI Video over Fiber Converters include un trasmettitore e un ricevitore per il segnale 1080P 3G-SDI.-I convertitori a fibra SDI possono trasmettere simultaneamente 4 Ch bidirezionale 3G- SDIVideo, 1-ChRitornoDati RS-485, segnale attraverso una singola fibra ottica.RitornoFormato di comunicazione dati RS-485.
Indici tecnici
|
Interfaccia in fibra ottica |
|
|
Interfaccia in fibra |
SLC implessa |
|
Distanza di trasmissione |
550m-20Km |
|
Lunghezza d'onda |
1310 nm/1550 nm |
|
Video |
|
|
Interfaccia video |
BNC |
|
Video impedenza di ingresso/uscita |
75Ω |
|
Voltaggio di ingresso/uscita video |
Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
|
Velocità dei bit video |
Max 3,2 Gb/s |
|
Guadagno differenziale (10%️90% APL) |
|
|
Supporto per il formato SDI |
625/25 PAL |
|
525/29.97 NTSC 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
Video standard SDI |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
|
SMPTE425M3Gb/s Mapping ((3G-SDI) |
|
|
Interfaccia seriale SMPTE424M 3Gb/s |
|
|
Dati |
|
|
Interfaccia fisica |
Terminale a vite standard industriale |
|
Tipo di dati |
Reverse RS485 |
|
Supporto per la frequenza/tasso |
Max. 57600bps per RS485 |
|
BER |
9 |
|
Altri dispositivi |
|
|
Adattatore di alimentazione |
AC 110~ 220V |
|
Consumo di energia |
5W |
|
Indicatore LED |
|
|
SDI A/B/C/D/E/F/G/H |
Video SDI |
|
PWR |
Fornitore di energia |
|
Meccanica |
|
|
Dimensioni (LxWxH) |
19 pollici 1U (483 x 220 x 44,45 mm) |
|
Wotto |
7 kg/coppia |
|
Casing |
Cassa in alluminio |
|
Opzioni di montaggio |
Montaggio a scaffale |
|
Ambiente |
|
|
Temperatura di funzionamento |
-20°C+70°C |
|
Temperatura di conservazione |
- Quaranta.°C+80°C |
|
Umidità di lavoro |
0~95% |
|
MTBF |
≥100000 ore |
Informazioni sull'ordine
|
Modello |
Descrizione |
|
LNK-3GSDI-4BV |
4-Ch bidirezionale 3G-SDI video con loop-out, 20km, SM,FC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
|
LNK-3GSDI-4BV1R |
4-Ch bidirezionale video SDI con loop-out + 1-Ch RS485 dati inversi, 20km, SM,FC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |

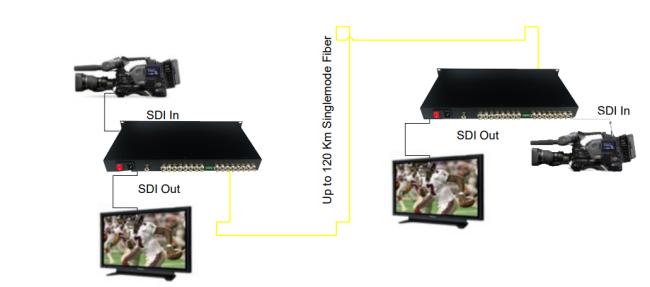

Applicazione
