| Prezzo | Negotiable |
| MOQ | 1 |
| Tempo di consegna | 3 days, depend on the order quantity |
| Marca | VEIKONG |
| Luogo d'origine | La Cina |
| Certification | CE |
| Number di modello | VFD500 |
| Dettagli d'imballaggio | Cartone e scatola di legno |
| Termini di pagamento | Western Union, T/T, L/C, D/A, D/P, Paypal |
| Abilità del rifornimento | 15000pcs al mese |
| Brand Name | VEIKONG | Number di modello | VFD500 |
| Certification | CE | Luogo d'origine | La Cina |
| Quantità di ordine minimo | 1 | Price | Negotiable |
| Termini di pagamento | Western Union, T/T, L/C, D/A, D/P, Paypal | Abilità del rifornimento | 15000pcs al mese |
| Termine di consegna | i 3 giorni, dipendono dalla quantità di ordine | Dettagli d'imballaggio | Cartone e scatola di legno |
| Product Name | 220KW 250KW 280KW 315KW 350KW VFD | Display | LED/LCD |
| Voltage | 380V-480V | Warranty | 18 Months |
| Communication | RS485、Profinet | PG Card | Support different type PG card |

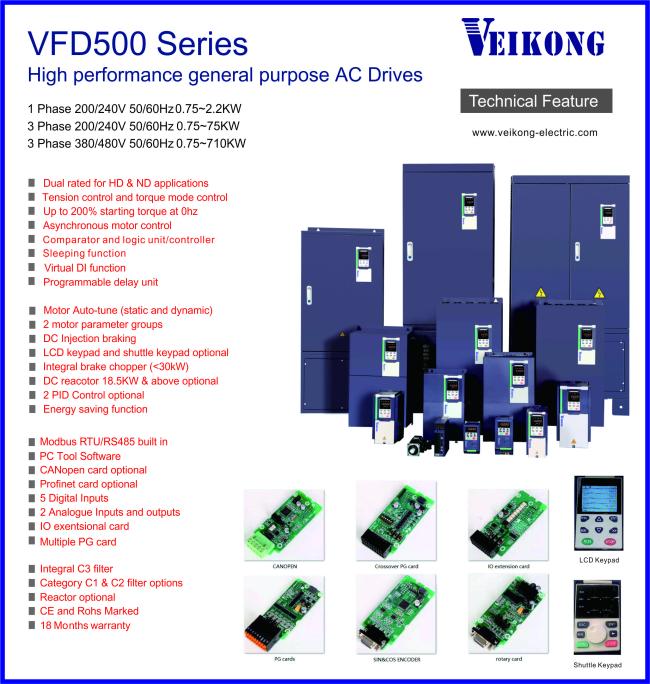

220KW 250KW 280KW 315KW 350KW Invertitore a frequenza variabile VFD per macchine tessili
Caratteristica del prodotto
1VF e controllo vettoriale senza sensori
2Fino
a
0
Hz/200%
della
coppia
di
avvio
3.
Unità
di
frenatura
integrata
(≤
30
kW),
unità
di
frenatura
esterna
opzionale
(≥
37
kW)
4.
tastiera
LED
esterna
per
copiare
i
parametri
((≥
18,5
kW),
tastiera
a
membrana
standard
((≤
15
kW),
tastiera
LCD
opzionale
fornita
5.
filtri
C3
standard;
filtri
C2
opzionali
6-
Parametri
precisi
auto-tuning
e
migliore
guida
del
motore
7.
Semplice
funzione
di
approvvigionamento
idrico
8Supporto
per
il
doppio
rating
G/P
9Servizi
di
personalizzazione
forniti
(come
PTC)
10. requisiti CE certificati
Specifica tecnica
| Articolo | Specificità | |
| Input | Voltaggio di ingresso |
1fase/3fase 220V:200V240V 3 fasi 380V-480V:380V~480V |
| Intervallo di fluttuazione di tensione consentito | -15% ∼10% | |
| Frequenza di ingresso | 50 Hz / 60 Hz, fluttuazione inferiore al 5% | |
| Prodotto | Voltaggio di uscita | 3fase:0 ∆ tensione di ingresso |
| Capacità di sovraccarico |
Applicazione di uso generale:60S per il 150% della corrente nominale Applicazione di carico leggero:60S per il 120% della corrente nominale |
|
| Controllo | Modalità di controllo |
Controllo V/f Controllo del vettore di flusso senza sensore senza scheda PG ((SVC) Controllo del vettore del flusso di velocità del sensore con scheda PG (VC) |
| Modalità di funzionamento | Controllo della velocità, controllo della coppia (SVC e VC) | |
| Intervallo di velocità |
1Classificazione dei prodotti: 1- Sì, signore. 11000 (VC) |
|
| Precisione del controllo della velocità |
± 0,5% (V/f) ±0,2% (SVC) ±0,02% (VC) |
|
| Velocità di risposta |
5 Hz ((V/f) 20 Hz ((SVC) 50 Hz ((VC) |
|
| Intervallo di frequenza |
0.00 ¢ 600 Hz (V/f) 0.00 ¢200 ¢Hz (SVC) 0.00 ¢ 400 ¢ Hz (VC) |
|
| Risoluzione della frequenza di ingresso |
Impostazione digitale: 0,01 Hz Impostazione analogica: frequenza massima x 0,1% |
|
| Torsione di avvio |
150%/0,5 Hz ((V/f) 180%/0.25Hz (SVC) 200%/0Hz ((VC) |
|
| Precisione di regolazione della coppia |
SVC: entro 5Hz10%, sopra 5Hz5% VC:30,0% |
|
| Curva V/f |
Tipo di curva V / f: linea retta, multipunto, funzione di potenza, separazione V / f; Supporto per l'aumento della coppia: aumento automatico della coppia (impostazione di fabbrica), aumento manuale della coppia |
|
| Rampa di frequenza |
supporto per l'accelerazione e la decelerazione lineari e in curva S; 4 gruppi di tempo di accelerazione e decelerazione, intervallo di impostazione 0,00s ~ 60000s |
|
| Controllo della tensione del bus CC |
Controllo della tensione in sospensione: limitare la produzione di energia del motore regolando la frequenza di uscita per evitare di saltare il guasto di tensione;
Controllo dello stallo a bassa tensione: controllo del consumo di potenza del motore regolando la frequenza di uscita per evitare guasti
Controllo VdcMax: limitare la quantità di potenza generata dal motore regolando la frequenza di uscita per evitare un'eccessiva tensione; Controllo Vdc Min: controllare il consumo di potenza del motore regolando la frequenza di uscita, per evitare il guasto da saltare sotto tensione |
|
| Frequenza portante | 1kHz 12kHz ((Variano a seconda del tipo) | |
| Metodo di avvio | Avvio diretto (può essere sovrapposto al freno a corrente continua); avvio con controllo della velocità | |
| Metodo di arresto | Fermare la decelerazione (può essere sovrapposta la frenata a corrente continua); libero di fermarsi | |
| Funzione di controllo principale | Controllo jog, controllo droop, funzionamento fino a 16 velocità, evasione di velocità pericolosa, funzionamento a frequenza di oscillazione, commutazione del tempo di accelerazione e decelerazione, separazione VF, frenata per eccitazione,controllo PID del processo, funzione di riposo e sveglia, logica PLC semplice integrata, terminali virtuali di ingresso e uscita, unità di ritardo integrata, unità di confronto integrata e unità logica, backup e recupero dei parametri,Perfetto record di errore, ripristino di errore, due gruppi di parametri del motore, commutazione libera, cablaggio di uscita di scambio software, terminali UP / DOWN | |
| Funzione | Tastiera | Tastiera digitale LED e tastiera LCD (opzionale) |
| Comunicazione |
Standard: Comunicazione MODBUS Può aprirsi e aprirsi. |
|
| Carta PG | Carta di interfaccia di codificatore incrementale (uscita differenziale e collettore aperto), carta del trasformatore rotativo | |
| Terminale di ingresso |
Standard: 5 terminali di ingresso digitale, uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 50 kHz; 2 terminali di ingresso analogici, supportano ingresso di tensione 0 ~ 10V o ingresso di corrente 0 ~ 20mA; Carta di opzione: 4 terminali di ingresso digitale 2 terminali di ingresso analogici.supporto 10V-+10V ingresso di tensione |
|
| Terminale di uscita |
standard: 1 terminale di uscita digitale; 1 terminale di uscita a impulsi ad alta velocità (tipo collettore aperto), supportando la uscita del segnale di onda quadrata da 0 a 50 kHz; 1 terminale di uscita del relè ((secondo relè è opzionale) 2 terminali di uscita analogici, supportano 0 ~ 20mA di uscita di corrente o 0 ~ 10V di uscita di tensione; Carte di opzione: 4 terminali di uscita digitale |
|
| Protezione | Per le funzioni di protezione, si rimanda al capitolo 6 "Solvizione dei problemi e contromisure". | |
| Ambiente | Località dell'installazione | All'interno, nessuna luce solare diretta, polvere, gas corrosivi, gas combustibili, fumo di petrolio, vapore, goccioline o sale. |
| Altezza | 0-3000m.l'inverter verrà ridotto se l'altitudine è superiore a 1000m e la corrente di uscita nominale diminuirà dell'1% se l'altitudine aumenta di 100m | |
| Temperatura ambiente | -10°C~+40°C,massimo 50°C (abbassato se la temperatura ambiente è compresa tra 40°C e 50°C) | |
| Umidità | Altri prodotti di cui ai punti 1 e 2 | |
| Vibrazione | Meno di 5,9 m/s2(0,6 g) | |
| Temperatura di conservazione | -20°C ~ +60°C | |
| Altri | Installazione | Apparecchi per la produzione di calzature |
| Livello di protezione | IP20 | |
| metodo di raffreddamento | raffreddamento forzato ad aria | |
| EMC | CE ROHS |
Filtro EMC interno Conforme alla norma EN61800-3 Categoria C3 3rdAmbiente |

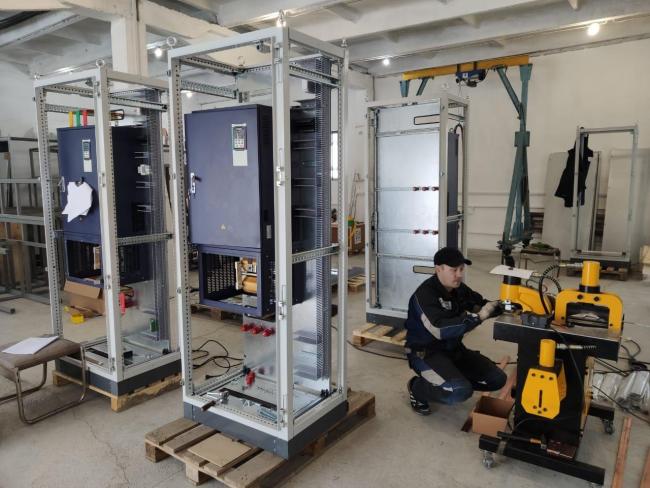

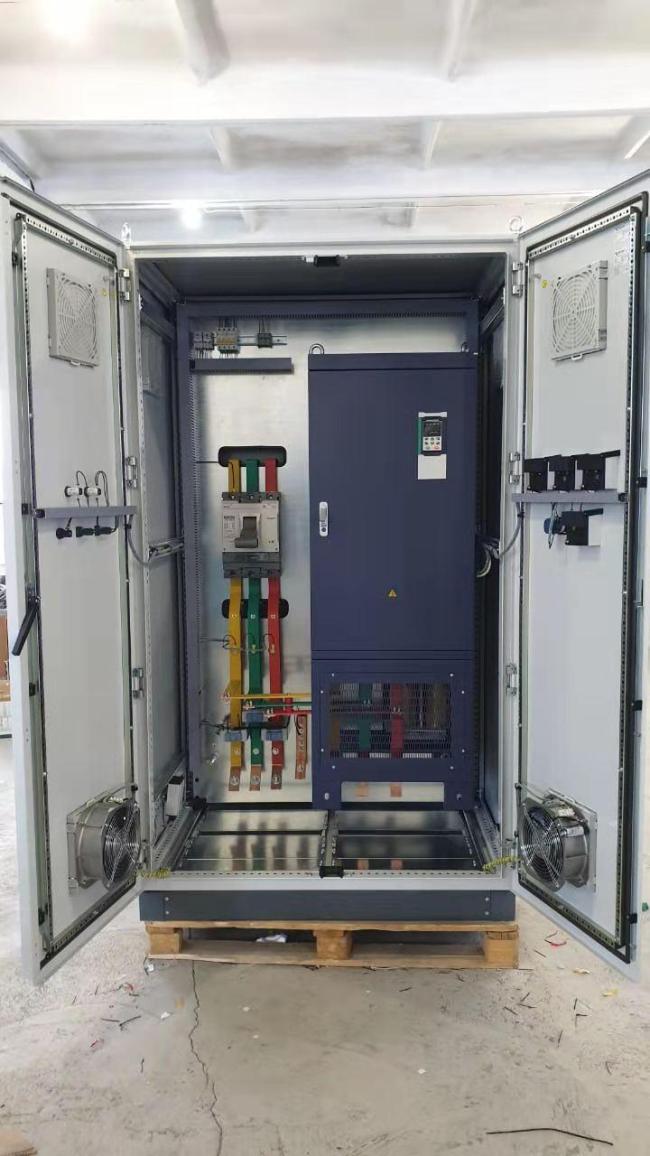

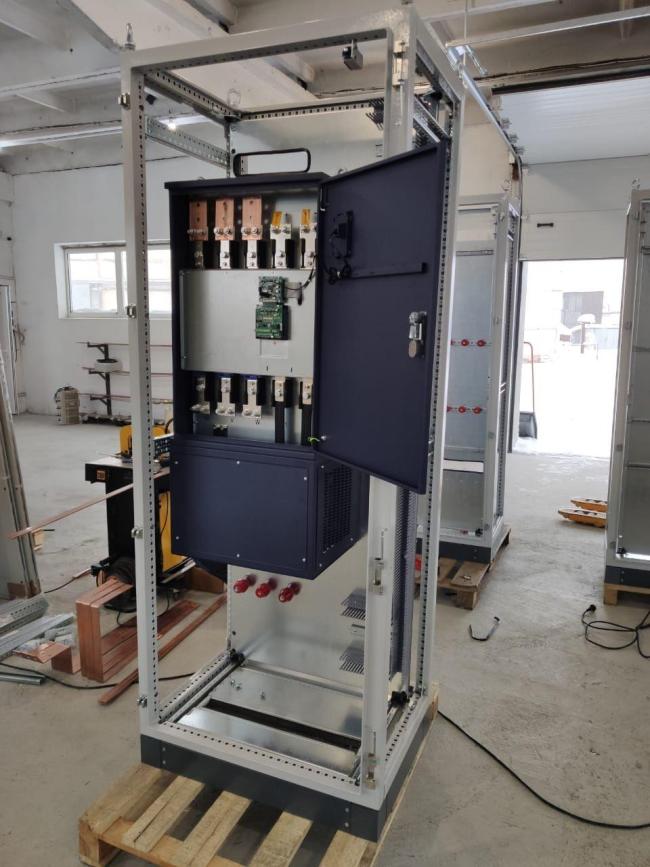

Applicazione del prodotto
