| Prezzo | USD20000-USD23000 |
| MOQ | 1 |
| Tempo di consegna | 30 working days |
| Marca | Xingweihan |
| Luogo di origine | Cina |
| Certification | CE, RoHS, ISO |
| Numero di modello | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Dettagli dell' imballaggio | Cassa di legno |
| Condizioni di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di approvvigionamento | 50 set/mese |
| Brand Name | Xingweihan | Numero di modello | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Certification | CE, RoHS, ISO | Luogo di origine | Cina |
| Quantità Minima Ordinabile | 1 | Price | USD20000-USD23000 |
| Condizioni di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Capacità di approvvigionamento | 50 set/mese |
| Tempo di consegna | 30 giorni lavorativi | Dettagli dell' imballaggio | Cassa di legno |
| Product name | Model Dn40 Steel Pneumatic Resistance Gas Cap Projection Welding Machine | Application | Automotive Industry |
| Function | Resistance Welding | Machine type | Projection Welding Machine |
| Cooling Method | Water Cooling | Welding Material | Steel Copper Aluminum |
| Feature | Digital Control | Warranty | 12 months Guarantee |
| After Warranty Service | Video technical support, Online support and Spare parts | After-sales Service Provided | Free spare parts, Field installation, commissioning and training |
Prezzo
della
saldatrice
a
proiezione
pneumatica
in
acciaio
modello
Dn40
per
tappo
del
gas
di
resistenza
Introduzione al prodotto:
Questa saldatrice a proiezione semiautomatica è la guardiana della qualità della saldatura della bocca di riempimento del serbatoio del carburante. Dopo che l'operatore posiziona il pezzo, l'apparecchiatura rileva automaticamente la posizione del pezzo tramite un sensore ad alta sensibilità per garantire l'accuratezza di ogni saldatura. Adottando un'esclusiva tecnologia di controllo adattivo dell'energia, la regolazione in tempo reale dei parametri di saldatura compensa le differenze di spessore del pezzo. Il processo di saldatura è dotato di un sistema di allarme acustico e visivo, che invita immediatamente l'operatore a prelevare i pezzi. Ogni punto di saldatura è sottoposto a una rigorosa verifica della qualità per garantire la conformità ai più severi requisiti di tenuta del sistema di alimentazione, rendendolo l'apparecchiatura preferita per le aziende manifatturiere a difetto zero.
Caratteristiche:
1. Con il controllo della velocità di discesa/salita infinitamente variabile, la testa di pressione riduce gli urti meccanici sui pezzi e diminuisce le emissioni acustiche durante il funzionamento.
2. Caratterizzata da un cilindro in lega di alluminio con anelli di tenuta a bassa resistenza e componenti di attrito leggeri, il sistema di pressurizzazione degli elettrodi si muove rapidamente e senza soluzione di continuità. L'integrazione di un'elettrovalvola pilota ad alto flusso migliora la reattività e la sensibilità al tracciamento, con conseguenti velocità di puntatura eccezionali.
3.Caratterizzata da protezioni isolanti avanzate, la base del cilindro pressurizzato del circuito secondario e il braccio superiore isolato garantiscono un funzionamento sicuro. Ciò consente la saldatura senza preoccupazioni sulla base inferiore, pur mantenendo semplicità e praticità.
4. Alimentatore di saldatura a risparmio energetico che utilizza la tecnologia trasformatore/raddrizzatore raffreddato ad acqua per prestazioni di uscita ad alta potenza.
Parametri tecnici:
| Articolo/Modello |
|
DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 |
| Potenza nominale al 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potenza primaria nominale | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Tensione secondaria | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequenza nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente di cortocircuito massima | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Potenza di saldatura massima | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Gola | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Forza massima agli elettrodi | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Corsa di lavoro | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo di acqua di raffreddamento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elettrodi tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Bracci | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Piastra di bloccaggio della proiezione | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Capacità massima di saldatura acciaio A3 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
Strutture generali:
Immagini dettagliate:

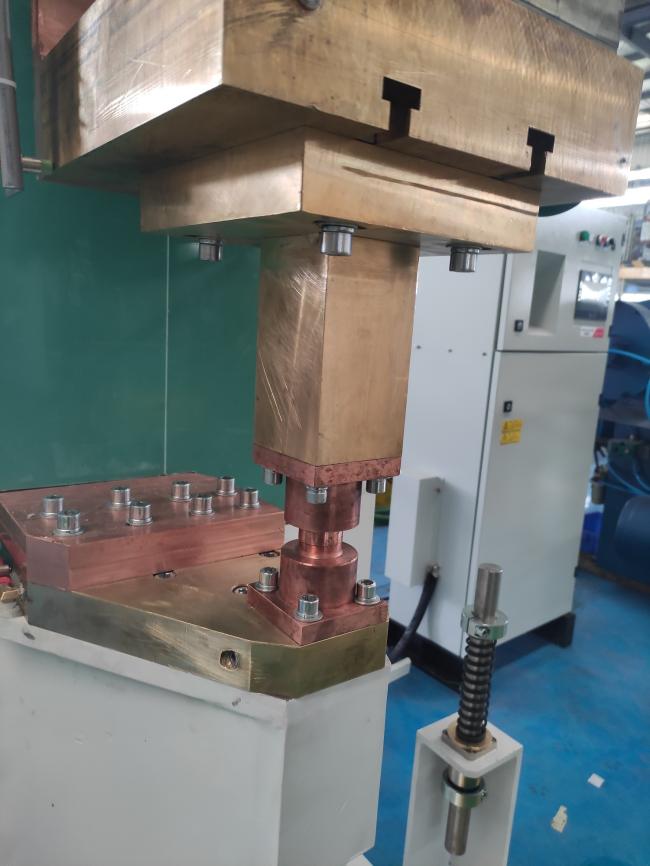

L'elettrodo superiore:L'elettrodo superiore è pressurizzato con un cilindro ausiliario, rendendo la regolazione della corsa comoda e precisa, consentendo la regolazione continua della corsa di funzionamento del pezzo.

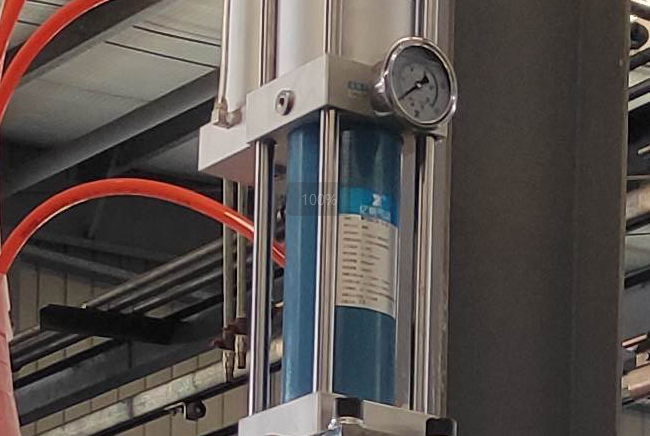

Cilindro di potenziamento della saldatura:Caratteristiche: ① Velocità elevata e uscita stabile. ② Il dispositivo è semplice, facile da regolare e facile da manutenere. ③ Alta potenza, in grado di raggiungere la massima potenza della pressione dell'olio. ④ Comodo accesso alle fonti di alimentazione. ⑤ Il rumore del movimento è basso. ⑥ Non c'è disturbo dell'aumento di temperatura nel sistema di pressione dell'olio.

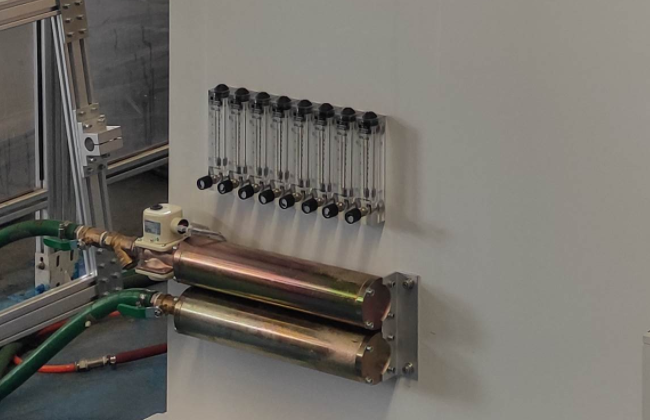

Componenti del canale dell'acqua: Tutti i componenti del canale dell'acqua subiscono un trattamento superficiale per prevenire la ruggine e il drenaggio del canale dell'acqua viene scaricato indipendentemente nel serbatoio dell'acqua. In base alla situazione di deflusso, è possibile osservare ed eliminare eventuali ostruzioni nel canale dell'acqua.

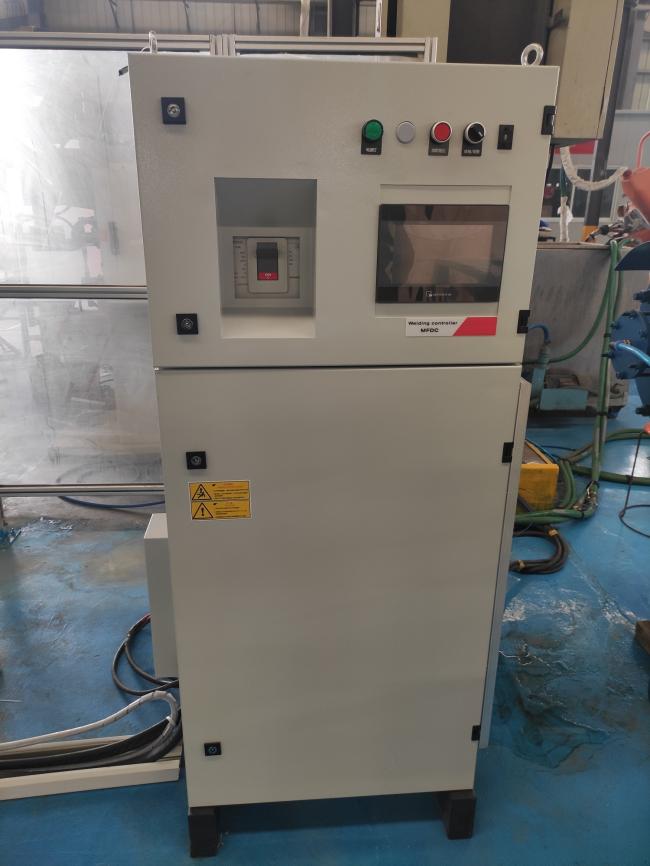

Controller di frequenza intermedia esterno: Il controller di frequenza intermedia esterno della saldatrice convessa per bocca di rifornimento è il centro di controllo principale dell'apparecchiatura. Utilizza una tecnologia inverter avanzata per convertire l'elettricità di frequenza di rete in elettricità CC stabile di 1-4 kHz. Regolando con precisione i parametri di corrente, tempo e pressione di saldatura, garantisce la consistenza della qualità della saldatura per diversi materiali di flange della bocca di rifornimento; La sua caratteristica di risposta rapida può compensare le fluttuazioni della rete elettrica in tempo reale, ridurre efficacemente gli spruzzi di materiale di rivestimento con la modalità di saldatura a impulsi multipli e integrare funzioni di archiviazione dei processi, monitoraggio in tempo reale e tracciamento dei dati. Dispone inoltre di protezioni multiple come sovracorrente/sovratensione/surriscaldamento. Il design esterno è più favorevole alla manutenzione della dissipazione del calore, riducendo il tasso di guasto dell'apparecchiatura e fornendo una soluzione di controllo dell'energia altamente stabile e intelligente per il processo di saldatura convessa della bocca di rifornimento.

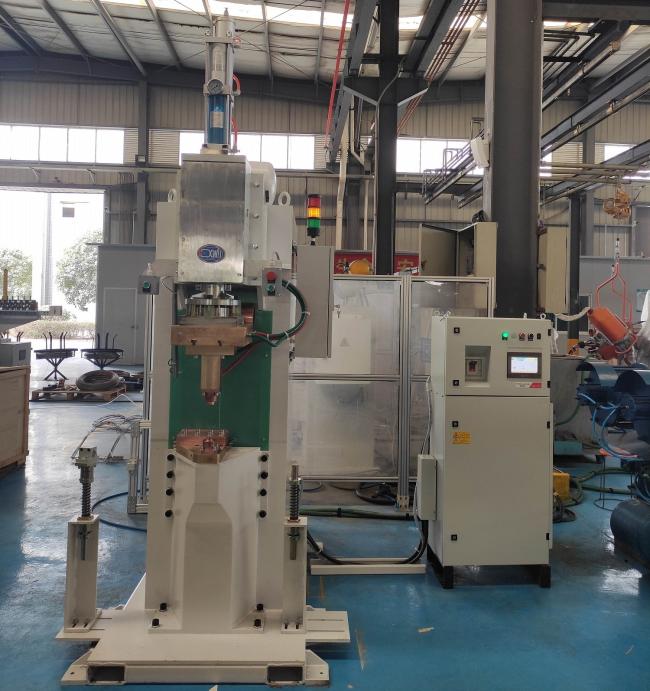

Immagini della scena:

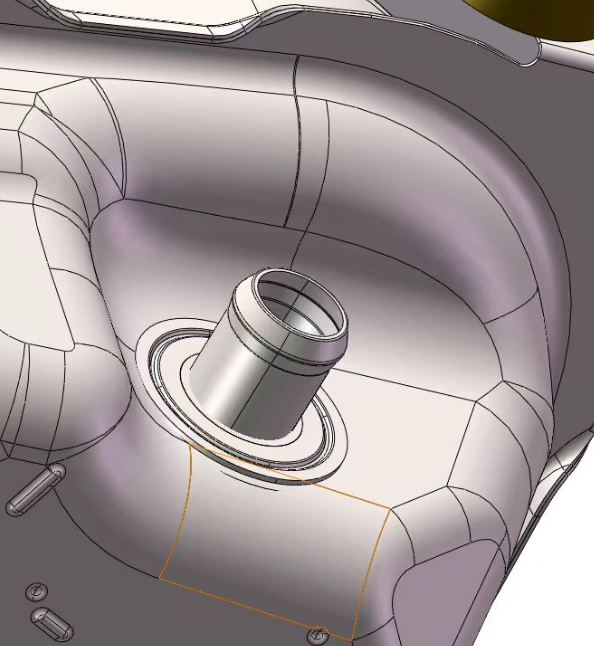

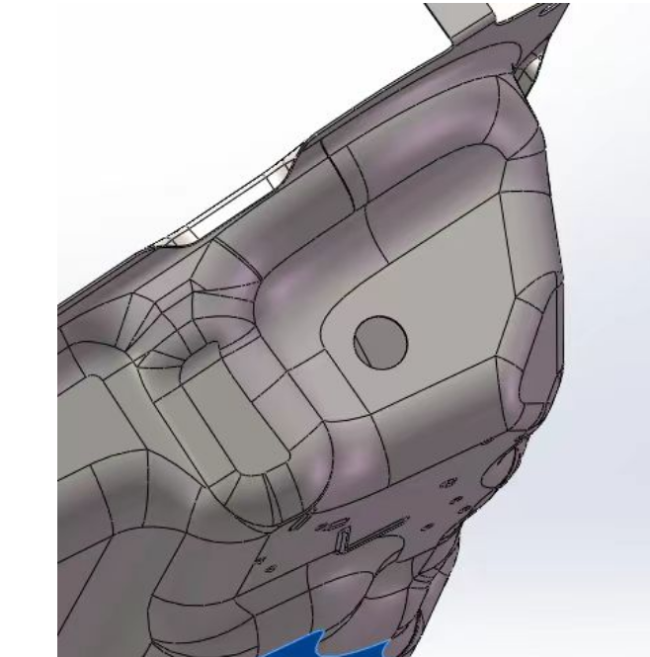

Applicazione:
Prodotti correlati:

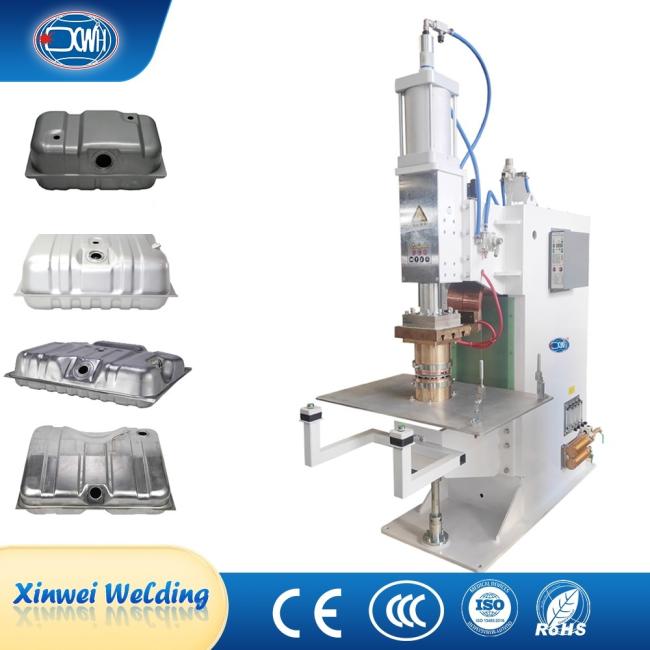

La saldatrice a punti per serbatoio del carburante a 7 punti: è un'efficiente apparecchiatura di saldatura specializzata, che presenta in modo innovativo 7 unità di saldatura sincrone e può completare 7 punti di saldatura del pezzo del serbatoio del carburante contemporaneamente. L'apparecchiatura adotta una modalità di produzione semiautomatica di "alimentazione manuale saldatura automatica prelievo manuale": l'operatore posiziona il pezzo del serbatoio dell'olio sull'attrezzatura di posizionamento precisa e l'apparecchiatura inizia automaticamente a premere in modo sincrono 7 punti di saldatura. Attraverso la precisa regolazione del sistema di controllo intelligente, la pressione e la corrente (parametri) di ogni punto di saldatura sono garantite per essere completamente coerenti. Il tempo di saldatura è controllato a 0,3-0,5 secondi/punto e i 7 punti di saldatura vengono completati in modo sincrono, migliorando notevolmente l'efficienza produttiva. Al termine della saldatura, l'operatore può facilmente rimuovere il prodotto finito e l'apparecchiatura si ripristina automaticamente e si mette in stand-by. Questo design non solo garantisce un'elevata consistenza della qualità della saldatura, ma anche attraverso il design modulare della testa di saldatura, la posizione del punto di saldatura può essere regolata rapidamente per soddisfare le esigenze di produzione di diverse specifiche di serbatoi dell'olio.

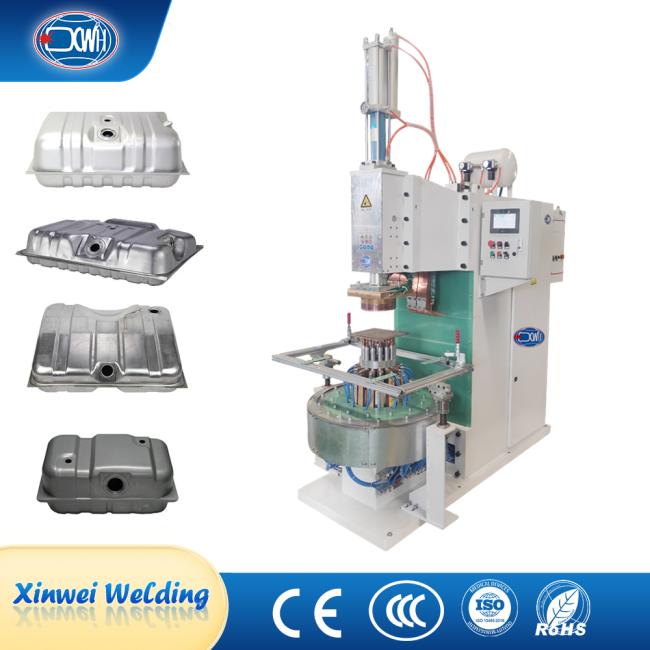

La saldatrice a punti per serbatoio del carburante circolare a 14 punti:è un'efficiente apparecchiatura di automazione progettata specificamente per la saldatura di serbatoi di carburante. Adotta in modo innovativo una disposizione ad array circolare, con 14 teste di saldatura ad alta precisione distribuite uniformemente su una circonferenza di 360 gradi. Può saldare simultaneamente 14 punti di saldatura della cucitura circonferenziale del serbatoio del carburante in un'unica operazione. L'apparecchiatura adotta una modalità di produzione semiautomatica di "alimentazione manuale saldatura automatica prelievo manuale": l'operatore deve solo posizionare il pezzo del serbatoio dell'olio circolare sulla piattaforma di posizionamento centrale e l'apparecchiatura avvia automaticamente 14 teste di saldatura per lavorare in modo sincrono. Ogni punto di saldatura è dotato di un sistema di pressione servo controllato indipendentemente e di un alimentatore di saldatura digitale per garantire l'uniformità e la consistenza della saldatura circonferenziale. Il processo di saldatura adotta il controllo intelligente dei parametri per monitorare in tempo reale la pressione, la corrente e la temperatura di ogni punto di saldatura, garantendo una qualità di saldatura stabile e affidabile. Al termine della saldatura, suonerà un segnale acustico e l'operatore potrà facilmente rimuovere il prodotto finito.
