| Prezzo | Negotiated The Price |
| MOQ | 500 |
| Tempo di consegna | 15-18 working days |
| Marca | SECORE |
| Luogo d'origine | Cina |
| Certification | CE ROHS |
| Number di modello | BLD2270 |
| Dettagli d'imballaggio | 500pcs per cartone o come richiesta |
| Termini di pagamento | T/T, D/A |
| Abilità del rifornimento | 100000pcs al mese |
| Brand Name | SECORE | Number di modello | BLD2270 |
| Certification | CE ROHS | Luogo d'origine | Cina |
| Quantità di ordine minimo | 500 | Price | Negotiated The Price |
| Termini di pagamento | T/T, D/A | Abilità del rifornimento | 100000pcs al mese |
| Termine di consegna | 15-18 giorni lavorativi | Dettagli d'imballaggio | 500pcs per cartone o come richiesta |
| Velocità | 3500r/min o su misura | Tensione nominale | 24V |
| Ad ingranaggi | gearhead planetario | Commutazione | senza spazzola |
| Coppia di torsione stimata | 22mN.m o come richiesta | Diemeter * lunghezza | 22*95 (millimetro) |
| Nome di prodotto | 24 motori dell'ingranaggio planetario, mini motore dell'ingranaggio BLDC, motore senza spazzola trif | Applicazione tipica | aspirapolveri, robot medico, macchine utensili, attrezzature di comunicazione |
fase planetaria senza spazzola 12V 24V 36V 48V di Palo 3 del motore 8 di 22mm con il cambio di 70mm
Caratteristiche di prestazione chiave:
| Tipo del motore | Motore senza spazzola di CC |
| Tipo del cambio | Planetario |
| Palo | 8 |
| Fase | 3 |
| Diametro | Cambio: 22mm; Motore di CC: 22mm |
| Tensione nominale | CC 12V/24V o su misura |
| Rapporto di marce | 1:3.7 ~1: 51 |
| Picco di corrente | 1.5A |
| Nessuna velocità del carico | 6000rpm |
| Velocità nominale | 3500rpm |
| Gamma ammissibile del carico | 0.1-01.0N.m per il duty cycle S1 |
| Potere stimato | 8W |

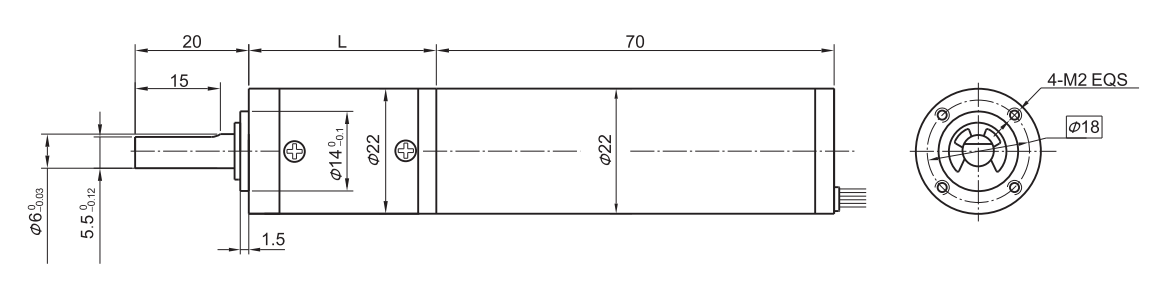

Dimensione:
Diametro del motore: 22mm (personalizzabile)
Lunghezza del motore: (personalizzabile) 70 millimetri
diametro dell'asse: 6mm (personalizzabile)
Dimensione del cambio: diametro 22mm * lunghezza 22.4mm facoltativi/33mm/41.5mm (customizabable)
Fornisca la dimensione del motore, conduca i requisiti, la tensione di funzionamento, la conversione a vuoto, la corrente a vuoto, il carico, la corrente della stalla, ecc, ADATTARE il VOSTRO MOTORE.
Parametro tecnico del motore senza spazzola:
| Modello | Numero di Pali | Numero della fase | Tensione nominale VCC | Velocità a vuoto r/min | Velocità stimata r/min | Coppia di torsione stimata mN.m | W potenza di uscita |
Coppia
di
torsione
di
punta mN.m |
Picco di corrente A |
Fase/fase ohm di resistenza |
Fase/fase induttanza MH |
| BLD2270 | 8 | 3 | 24 | 6000 | 3500 | 22 | 8 | 50 | 1,5 | 11,8 | 4,2 |
Motore senza spazzola con i dati tecnici del gearhead (motore dell'ingranaggio planetario di BLDC):
| Rapporto di riduzione | 3,7 | 5,2 | 14 | 19 | 27 | 51 |
| Numero degli ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 |
| lunghezza millimetro del cambio | 24,4 | 24,4 | 33 | 33 | 33 | 41,5 |
| Velocità a vuoto RPM | 1617 | 1158 | 429 | 316 | 222 | 118 |
| Velocità stimata RPM | 943 | 676 | 250 | 184 | 130 | 69 |
| Coppia di torsione stimata N.m | 0,073 | 0,1 | 0,25 | 0,34 | 0,48 | 0,8 |
| Carico consentito massimo in poco tempo N.m | 0,3 | 0,3 | 1,2 | 1,2 | 1,2 | 2,5 |
| U | V | W | Vcc | Ha | HB | Hc | Terra |
| Rosso | Brown | Nero | Blu | Giallo | Brown | Rosso | Verde |
| 26AWG UL1007 | 28AWG UL1007 | ||||||
Come
selezionare
il
motore
adatto
dell'ingranaggio?
1.Know i vostri requisiti di applicazione del vostro motore dell'ingranaggio;
Montando spazio, alimentazione introdotta come tensione, corrente, frequenza, peso, speranza di vita, velocità, coppia di torsione, l'ambiente ecc. di operazione.
2. Selezioni il motore adeguato;
L'ad ingranaggi siete interessato dentro, quali un'induzione universale e senza spazzola di CA, di CC, o un motore a magnete permanente dell'ingranaggio
3. Conosca i requisiti di coppia di torsione e della velocità del carico essere guidato
Per assicurare il vostro motore dell'ingranaggio è la giusta dimensione per la vostra applicazione progettata, è vitale da conoscere la vostra coppia di torsione cominciare e correre della velocità dell'uscita.
