Pompa idraulica senza spazzola elettrica automobilistica resistente del motore di dc 24 V 130W-250W per circolazione del liquido refrigerante dei veicoli di BEV Bus/PHEV

Pompa idraulica elettrica resistente di OWP-BL43-300 250W per il sistema di raffreddamento elettrico della batteria e del regolatore della pila a combustibile camion/del bus

Applicazioni:

1: sistema di raffreddamento dei veicoli elettrici

2: motore, batteria, regolatore, circolazione del liquido refrigerante di CA

3: sistema di raffreddamento industriale

4: Bus di BEV, veicoli di PHEV

No.	Oggetti	Parametro
1	Medium gamma di temperature	Glicol massimo di 40% -40℃~85℃
2	Flusso & testa	Scorrono Q=6000L/H, la testa H≥8M
3	Rumore	≤61dB
4	Tensione nominale	DC24V
5	Tensione di funzionamento	DC18~32V
6	Max Current	≤11A
7	Potere	250W±10W
8	Grado del IP	IP68
9	Tempo di impiego	≥20000h
10	Peso netto	1.95kg

Vantaggi della nostra pompa idraulica elettrica

* portata massima motore di efficienza senza spazzola dell'assemblea a 85% (Livello normale 70%), regolatore che determina portata massima di efficienza a 97%

* motore senza spazzola schermato, tempo di impiego lungo, basso consumo energetico, dimensione compatta, alta affidabilità

* forte capacità di sviluppo della pompa, sviluppo su misura alto-efficienza d'offerta di Ansys di calcolo fluente professionale di simulazione.

* il circuito di controllo dell'onda sinusoidale, contabilità elettromagnetica è risultato, componenti elettronici del grado automobilistico.

* individui automaticamente lo stato semi-carico/a vuoto e la fermata protettiva di auto, individua automaticamente lo stato di tappo e la fermata protettiva di auto, il sovraccarico di rilevazione e la funzione inversa protettiva della protezione dell'operazione della decelerazione, del palo positivo e negativo.

* ha protetto - tipo interno - la struttura del rotore, il grado IP67, il grado F. del IP dell'isolamento.

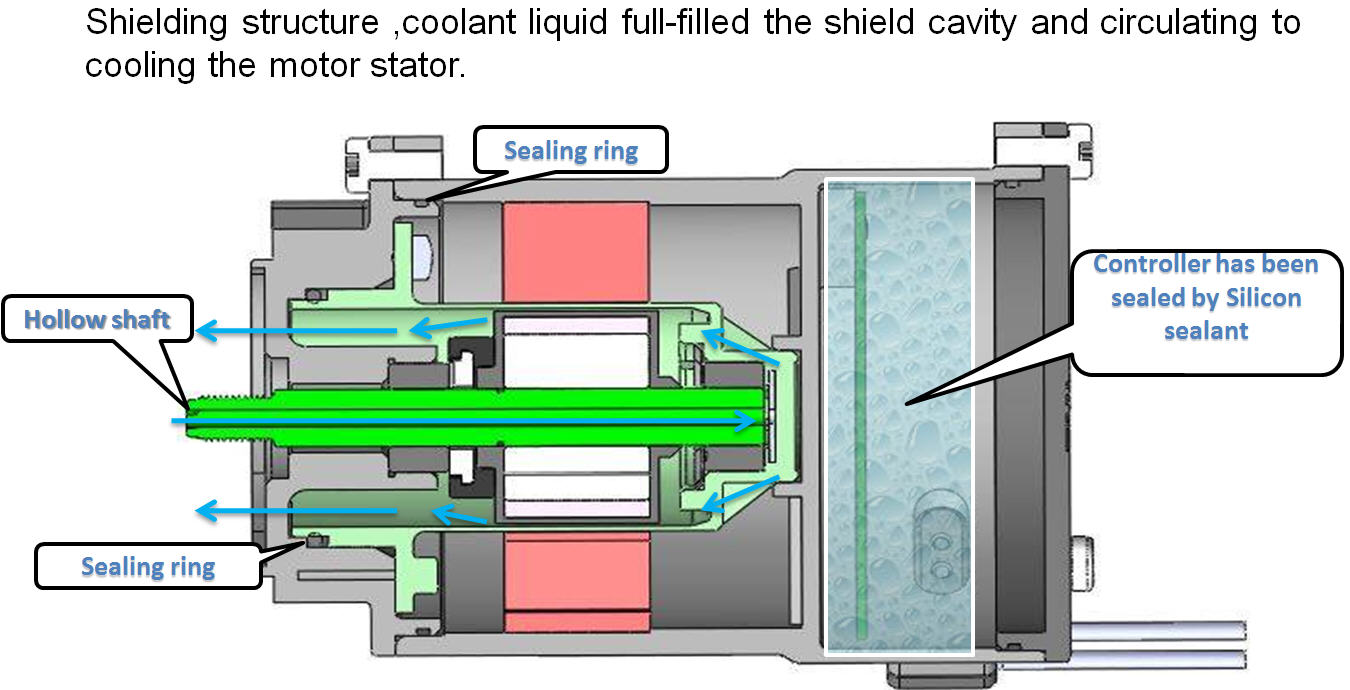

Struttura della pompa idraulica elettrica

Calcolo di simulazione di progettazione idraulica della pompa elettrica

Principio di progettazione elettrico della pompa idraulica

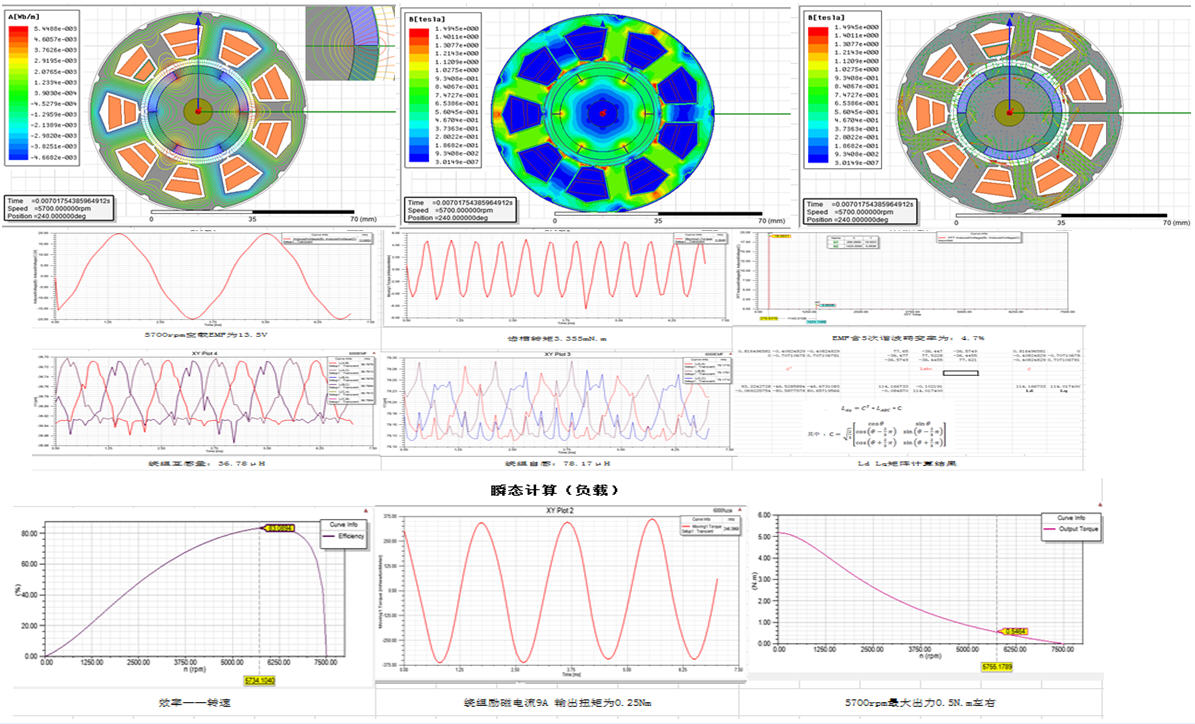

Verifica elettrica di progettazione della pompa idraulica - verifica elettromagnetica di progettazione di teoria

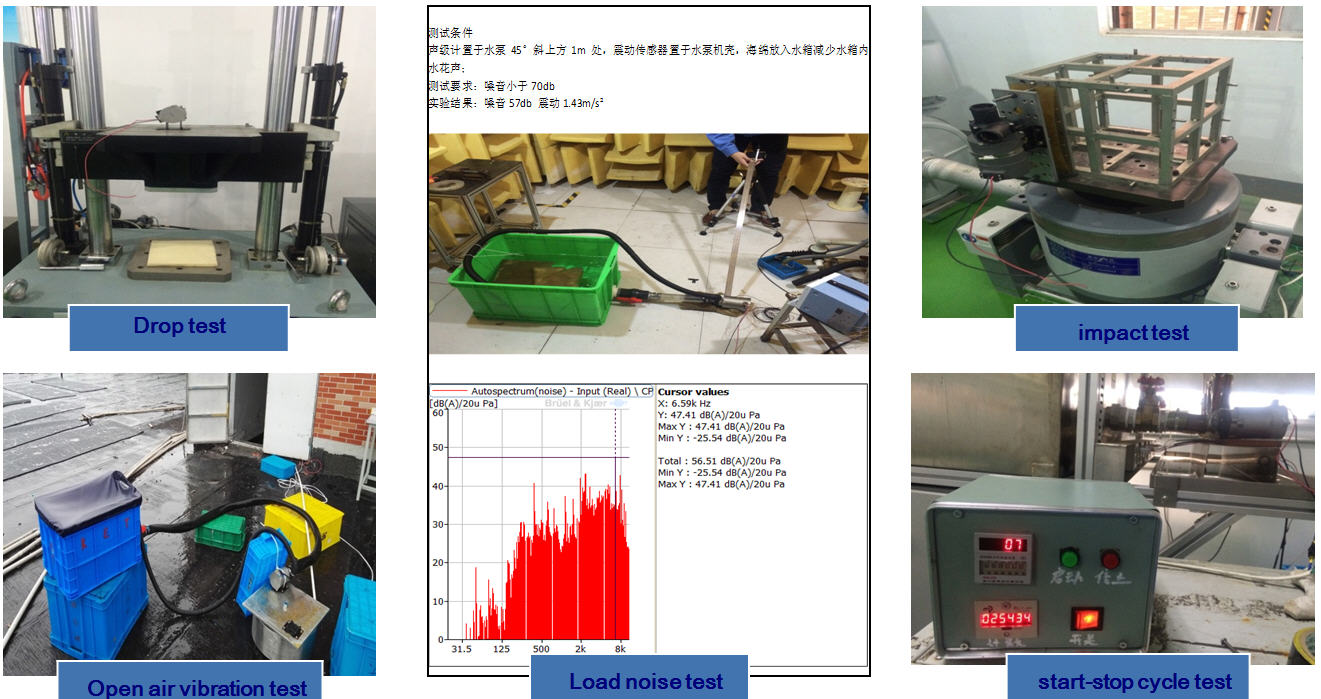

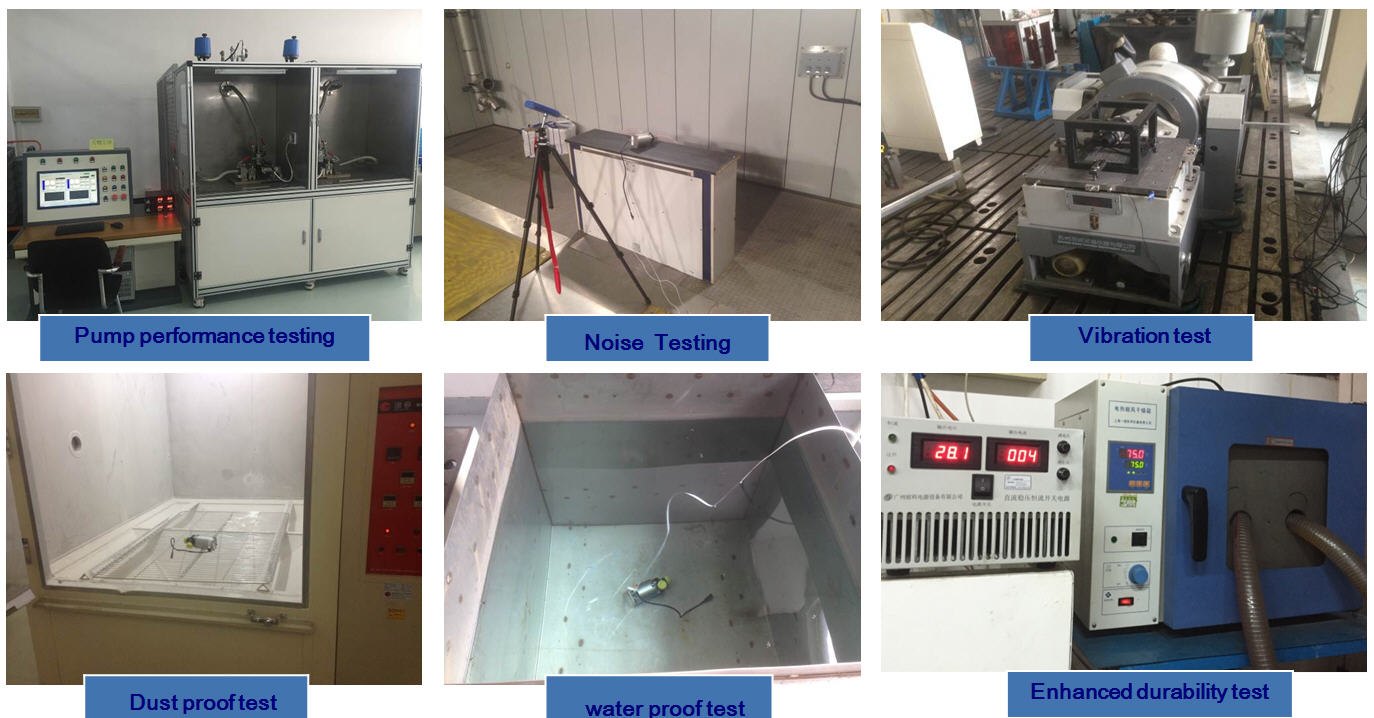

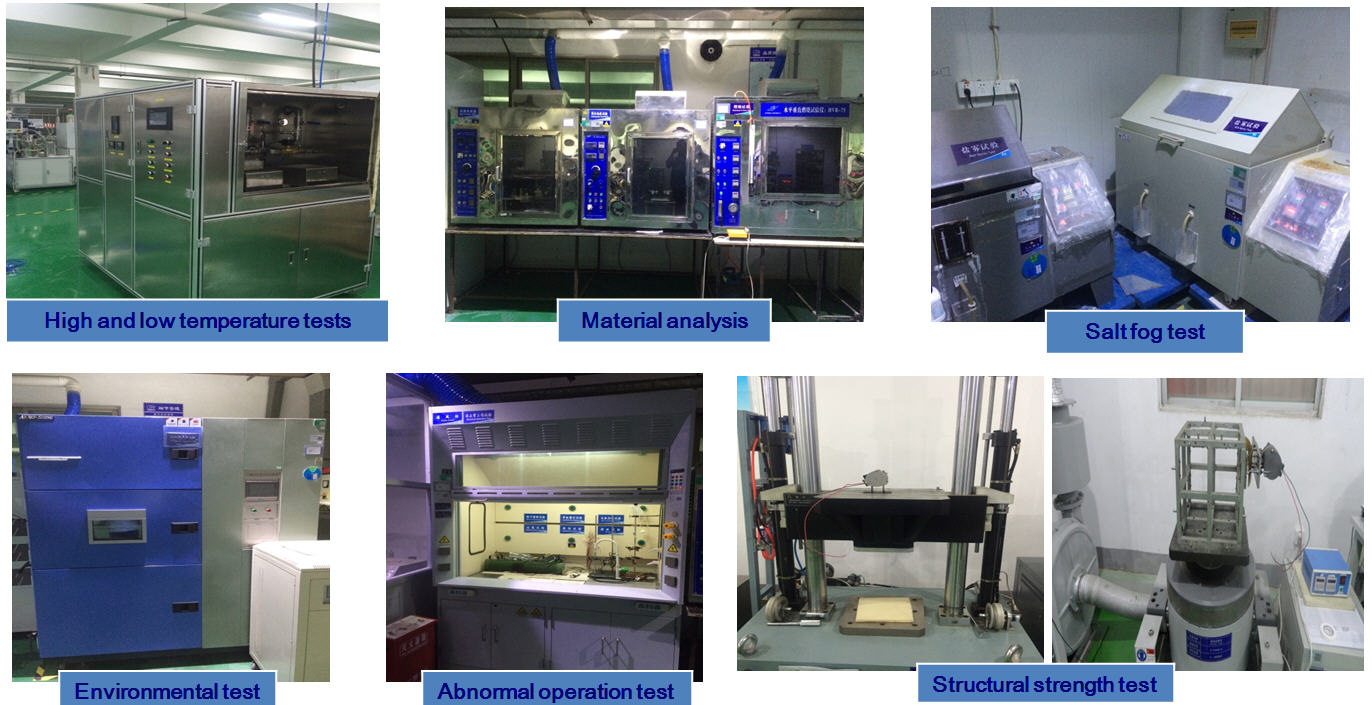

Verifica di progettazione elettrica della pompa - verifica di progettazione della prova

■Applicazioni

Ampiamente usato in bus ibrido, nella carrozza ferroviaria ibrida, in veicoli elettrici, in treni, in navi e nel sistema dell'altra circolazione di raffreddamento e del riscaldamento.

■Caratteristiche

◆Pompa centrifuga

◆Trasmissione della forza magnetica

◆Motore senza spazzola di CC di alta efficienza, basso consumo energetico, alta efficienza, tempo di impiego lungo.

◆Con la temperatura di funzionamento della vasta gamma

◆Controllo di velocità del segnale di PWM (facoltativo)

◆Uscita diagnostica del segnale (facoltativa)

◆Con il controllo di flusso costante

◆Protezione inversa di polarità

◆Protezione corrente asciutta

◆Sopra tensione, sopra protezione corrente

◆Sovraccarichi, sopra la protezione della temperatura

■Descrizione tecnica (parti relative in contatto con il liquido)

Alloggio capo della pompa: Lega di alluminio

Ventola: PPS+GF

Cavità dello schermo: PPS+GF

Manica dell'asse: materiali compositi del carborundum

Asse: asse dell'acciaio inossidabile (3CR14)

Alloggio del magnete: Capsulation di plastica di PPS

Anello con sigillo: EPDM

■Dispositivo di azionamento (motore compreso)

Azionamento del rotore: Magnete capsulated di plastica di PPS

Viti e dadi: Acciaio inossidabile di SUS 304

Motore di azionamento: motore senza spazzola

Struttura del cavo del motore: PPA GF

Alloggio della pompa: Caso di alluminio di fusione sotto pressione con sabbiare e l'anodizzazione del rivestimento della polvere di +PE.

Sostegno: Base d'acciaio

Cerchio del sostegno: Acciaio inossidabile degli Stati Uniti 304

Impermeabile basato IP68 sulla valutazione (en60529)

Modello del connettore: AMP282104-1 (spina abbinata AMP282080-1)

Diametro dell'ugello: 40mm (a 1,5 pollici)

■Montaggio dell'istruzione

Le pompe di serie OWP-BL43-300 sono pompe centrifughe che richiedono precompilato,

La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.



1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 15 minuti (dopo un asciutto-funzionamento di 15 minuti, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.

2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.

3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).

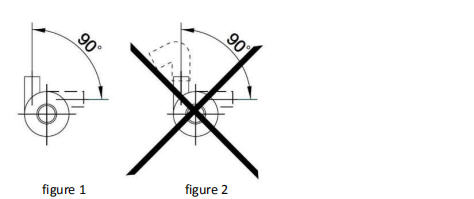

4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.

5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)

6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato più di meno di 90 gradi sgomitano (si veda figura 2).

7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.

■Parametro di temperatura

Temperatura liquida media: -40℃ a +85℃ (- 40°F + a 185°F)

Temperatura ambiente di lavoro: -40℃ a +120℃ (- 40°F a +248°F)

Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F)

(il ℃ fino a 100, ma accorcerà il tempo di impiego)

■Pressione di sistema

-0,2 - 2,5 barre (100℃ (212°F).

Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.

■Gamma di tensione

24V pompa idraulica stimata, gamma realizzabile 18V - 32V

Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.

Liquido medio: miscela liquida (acqua con inferiore al glicol di 60%)

■Parametro elettrico

Tensione di funzionamento (VCC)	Potere stimato	Flusso stimato (L/H)	Dimensioni (millimetro)	Peso (g)
18V-32V (24V)	130W	Q=5000L/H, H≥5m	195*90*145	1950g
	200W	Q=6000L/H, H≥6m
	250W	Q=6000L/H, H≥8

Modello del connettore e le proprietà elettriche corrispondenti (si veda figura 3):

AMP282104-1	1	2
(ha abbinato la spina AMP282080-1)	CC di +24V	Terra

Spessore del cavo	Il cavo più lungo usato *
	24V
1,5 millimetri di ²	16m
2,5 millimetri di ²	25m
3 millimetri di ²	31m
4 millimetri di ²	40m

La dimensione raccomandata del cavo è (basato sulla caduta di tensione di 3%)

* la lunghezza del cavo significa la distanza fra la pompa e la batteria

■Attenzioni

1. Temperatura ambiente di lavoro: - 40℃--120℃, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, rete di tubazioni di scarico del gas ed il motore durante l'installazione, assicura la temperatura del luogo di lavoro.

la posizione di installazione 2.The della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.

4. Utilizzi prego la pompa lontano dall'ambiente polveroso, la polvere è nocivo da ridurre il tempo di impiego

5. L'attenzione di paga alla purezza dell'acqua, evita ad inceppamento e ventola-ha bloccato per ridurre il tempo di impiego della pompa

■Parametro di prestazione

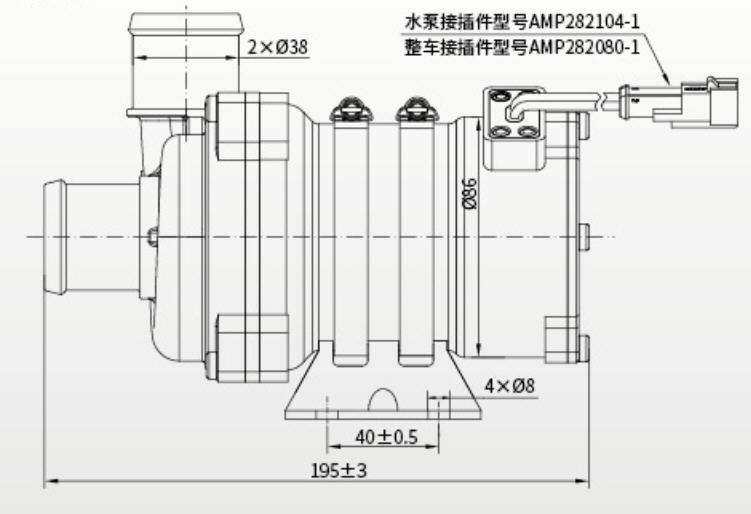

• Dimensione esterna
